Pompy dozujące EURALCA

Pompa dozująca UG z głowicą ze stali nierdzewnej

Pompa dozująca z głowicą z PCV

Euralca jest włoską firmą produkującą wysokiej jakości pompy dozujące dostępne w atrakcyjnych cenach.


W ofercie znajdują się przede wszystkim pompy dozujące tłokowe serii UG oraz M, a także membranowe z serii UGD, posiadające regulowany skok wałka przeniesienia napędu. Wydajność regulowana jest za pomocą ręcznego pokrętła (zasada śruby mikrometrycznej), bądź też w sposób automatyczny zmieniając obroty silnika. Niezależnie od sposobu uzyskiwana jest duża dokładność (do 1%) oraz powtarzalność przy szerokim zakresie wydajności wynoszącym od 10 do 100%. Sprawdzają się również w automatycznych systemach dozowania.

Głowice zostały wykonane z wykorzystaniem takich materiałów, jak stal nierdzewna 316, polipropylen, PCV czy też PVDF. Posiadają one zaworki kulowe wyprodukowane z różnorodnych materiałów.

Napęd stanowi 3- lub 1-fazowy silnik elektryczny posiadający moc 0,25 bądź 0,37kW (serie UG oraz UGD), a także 0,75 oraz 1,2kW (seria M) przy prędkości obrotowej 1400 obrotów na minutę, 50/60Hz, kołnierzowy B14, IP55.

Pompy dozujące tłokowe mają wydajność 2,8-1550 l/h w zakresie ciśnień 4-30 bar, a membranowe cechują się wydajnością 60-400 l/h w ciśnieniach 0-6 bar.

W standardowych warunkach pompa pracuje z niewielkim napływem, natomiast przystosowane jest również do zasysania płynu z głębokości max. 2 metrów. Dozowany płyn powinien mieć nie większą lepkość niż 3000 cP.

Standardowo wykorzystuje się je w oczyszczalniach ścieków (dozowanie chemikaliów) oraz wszędzie tam, gdzie ważne jest precyzyjne odmierzanie płynów (np. procesy demineralizacji wody).


Pompy Dozujące Silnikowe

Pompy Dozujące Tłokowe typu UG i M


Pompy dozujące typ UG i M to pompy tłokowe ze sprężyną powrotną tłoka. Silnik elektryczny napędza tłok poprzez przekładnię ślimakową i koło ślimakowe zainstalowane w obudowie. Koło ślimakowe zainstalowane jest od strony wału napędzającego, który popycha tłok poprzez krzywkę. Powrót tłoka zapewnia sprężyna umieszczona na tłoku, która w trakcie ruchu tłoka wymuszonego przez napęd ulega ściśnięciu. Przekładnia zanurzona jest w oleju, a wałki oparte są na łożyskach kulkowych. Obudowa pompy, w której umieszczona jest przekładnia wykonana jest z ciśnieniowego odlewu aluminiowego i stanowi monoblok. Monoblokiem jest również łącznik do głowicy i silnika. Głowica pompy może być wykonana z kilku rodzajów stali nierdzewnej lub tworzyw sztucznych (PCV, PVDF, polipropylen). Tłok wykonany jest również z kilku rodzajów stali nierdzewnej lub z tlenku glinu.

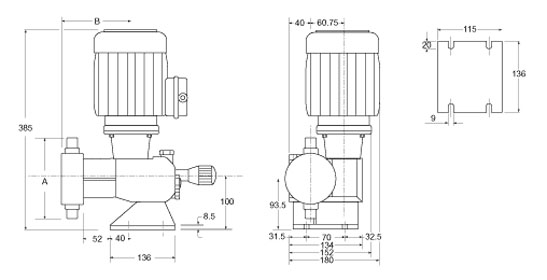

Charakterystyka i parametry techniczne pomp tłokowych UG


Typ Skok tłoka [mm] Średnica tłoka [mm] Ilość skoków / min. Wydajność [l/h] Ciśnienie max dla pomp [bar] Przyłącza Silnik trójfazowy (kW)
Stal
nierdz.
PVC Stal
nierdz.
PVC
UG 0 10 10 60 2,8 30 10 3/8” G.m.* 3/8” G.f.** 0,25
UG 1 15 4,2
UG 0 10 10 120 5,6 30 10 3/8” G.m. 3/8” G.f. 0,25
UG 1 15 8,4
UG 0 10 20 60 11,3 30 10 3/8” G.m. 3/8” G.f. 0,25
UG 1 15 16,9
UG 0 10 20 120 22 30 10 3/8” G.m. 3/8” G.f. 0,25
UG 1 15 33
UG 0 10 25 60 17 30 10 3/8” G.m. 3/8” G.f. 0,25
UG 1 15 26
UG 0 10 25 120 35 30 10 3/8” G.m. 3/8” G.f. 0,25
UG 1 15 52
UG 0 10 38 60 40 13 10 1/2” G.m. 1/2” G.f. 0,25
UG 1 15 61
UG 0 10 38 120 81 13 10 1/2” G.m. 1/2” G.f. 0,25
UG 1 15 122
UG 0 10 48 60 64 8 8 1/2” G.m. 1/2” G.f. 0,25
UG 1 15 96
UG 0 10 48 120 128 8 8 1/2” G.m. 1/2” G.f. 0,25
UG 1 15 192
UG 0 10 64 60 115 4 4 3/4” G.m. 3/4” G.f. 0,37
UG 1 15 172
UG 0 10 64 120 231 4 4 3/4” G.m. 3/4” G.f. 0,37
UG 1 15 347

* gwint rurowy zewnętrzny
** gwint rurowy wewnętrzny


Kodowanie pomp UG


kodowanie pomp ug

Tabela kodów konstrukcji materiałowej pomp UG


Część pompy 01 02 03 04 05 06 07 08 09 10 11
Głowica 316 stal nierdz 304 stal nierdz PVC 316 stal nierdz 420 stal 316 stal nierdz PVC 316 stal nierdz PVC 316 stal nierdz 316 stal nierdz
Tłok 316 stal nierdz 304 stal nierdz Ceramika Ceramika 420 stal 316 stal nierdz Ceramika 316 stal nierdz Ceramika 316 stal nierdz Ceramika
Zawór 316 stal nierdz 304 stal nierdz Pyrex 316 stal nierdz 420 stal 316 stal nierdz Pyrex 316 stal nierdz Pyrex 316 stal nierdz 316 stal nierdz
Gniazdo zaworu 316 stal nierdz 304 stal nierdz PVC 316 stal nierdz 420 stal 316 stal nierdz PVC 316 stal nierdz PVC 316 stal nierdz 316 stal nierdz
Uszczelnienie tłoka Viton Viton Viton Viton EPDM PTFE PTFE EPDM EPDM Silikon Adipren


Pompy Dozujące Typu M

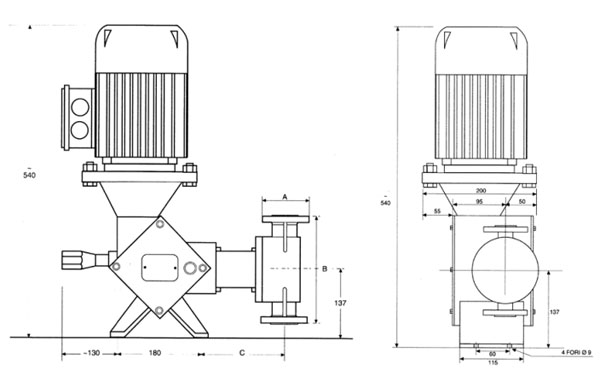

Charakterystyka i parametry techniczne pomp tłokowych serii M


Typ Skok tłoka [mm] Średnica tłoka [mm] Ilość skoków / min. Wydajność [l/h] Ciśnienie max dla pomp [bar] Przyłącza Silnik trójfazowy (kW)
Stal
nierdz.
PVC Stal
nierdz.
PVC
M 25 25 60 44 30 10 1/2” G.m.* 1/2” G.f.** 0,75
M 35 62
M 25 25 120 88 30 10 1/2” G.m. 1/2” G.f. 0,75
M 35 124
M 25 38 60 96 28 10 DN 15. DN 15. 0,75
M 35 135
M 25 38 120 192 28 10 DN 15 DN 15 0,75
M 35 270
M 25 48 60 163 17 10 DN 15 DN 15 0,75
M 35 228
M 25 48 120 326 17 10 DN 15 DN 15 0,75
M 35 456
M 25 64 60 289 9 9 DN 25 DN 25 1,1
M 35 405
M 25 64 120 578 9 9 DN 25 DN 25 1,1
M 35 810
M 25 89 60 559 5 5 DN 40 DN 40 1,1
M 35 783
M 25 89 120 1118 5 5 DN 40 DN 40 1,1
M 35 1566

* gwint rurowy zewnętrzny
** gwint rurowy wewnętrzny


Kodowanie pomp M


kodowanie pomp m

Tabela kodów konstrukcji materiałowej pomp M


Część pompy 01 02 03 04 05
Głowica 316 stal nierdz. 304 stal nierdz. PVC 316 stal nierdz. 304 stal nierdz.
Tłok 316 stal nierdz. 304 stal nierdz. Ceramika Ceramika 420 stal
Zawór 316 stal nierdz. 304 stal nierdz. Pyrex 316 stal nierdz. 420 stal
Gniazdo zaworu 316 stal nierdz. 304 stal nierdz. PVC 316 stal nierdz. 420 stal
Uszczelnienie tłoka Viton Viton Viton Viton Dutral

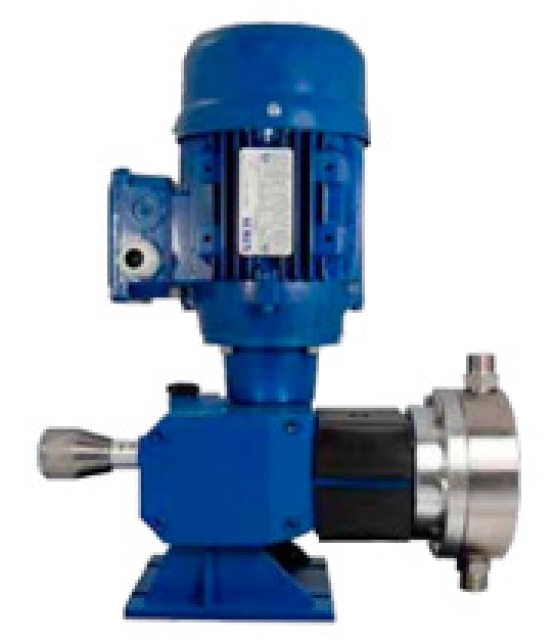

Pompy Dozujące Membranowe Typu UGD



Pompy dozujące UGD to pompy mechaniczne typu membranowego, gdzie membrana połączona jest z napędem poprzez wałek. Powrót po skoku odbywa się za pomocą sprężyny. Membrana jest odpowiednio wyprofilowana, aby reagować na zmiany skoku i tym samym, zmieniać natężenie przepływu.


Silnik elektryczny napędza membranę poprzez przekładnię ślimakową i koło ślimakowe zainstalowane w obudowie. Koło ślimakowe zainstalowane jest od strony wału napędzającego, który popycha wałek połączony z membraną poprzez krzywkę. Powrót zapewnia sprężyna umieszczona na wałku, która w trakcie ruchu wymuszonego przez napęd ulega ściśnięciu. Przekładnia zanurzona jest w oleju, a wałki oparte są na łożyskach kulkowych.


Obudowa pompy, w której umieszczona jest przekładnia wykonana jest z ciśnieniowego odlewu aluminiowego i stanowi monoblok. Monoblokiem jest również łącznik do głowicy i silnika.


Głowica pompy może być wykonana ze stali nierdzewnej 316 lub z PCV. Materiał membrany to guma z wkładką z materiału, a od strony płynu, pokrywana teflonem.


Charakterystyka i parametry techniczne pomp membranowych typu UGD


Typ Skok tłoka [mm] Średnica membrany [mm] Ilość skoków / min Wydajność [l/h] Przyłącza Silnik trójfazowy [kW]
Ciśnienie max [bar]
0 3 6 S.S. PVC
UGD 10 75 40 65 62 60 1/2” G.m.* 1/2” G.f.** 0,18 6P
UGD 10 60 100 85 80 0,25 4P
UGD 10 120 200 185 180
UGD 10 100 60 210 180 - 3/4” G.f 3/4” G.f. 0,37 4P
UGD 10 100 120 400 360 - 3” GF 3” GF 0,37 4P

* gwint rurowy zewnętrzny
** gwint rurowy wewnętrzny


Kodowanie pomp UGD


kodowanie pomp ugd

Część pompy 01 03
Głowica 316 stal nierdz PCV
Membrana guma nitrylowa NBR lub Neopren/PTFE guma nitrylowa NBR/PTFE
Zawór 316 stal nierdz Pyrex
Gniazdo zaworu 316 stal nierdz PVC
Uszczelnienie gniazda zaworu PTFE PTFE
