Wyjątkowej konstrukcji, innowacyjne pompy lamelowe do najcięższych zastosowań duńskiej firmy JS Proputec A/S.
Są to pompy wyporowe, wolnoobrotowe (10 do 40 obr/min) o wydajnościach od 10 do nawet 200 m3/godz i ciśnieniach tłoczenia do 10 bar. Wykonane ze stali węglowej lub stali nierdzewnej.

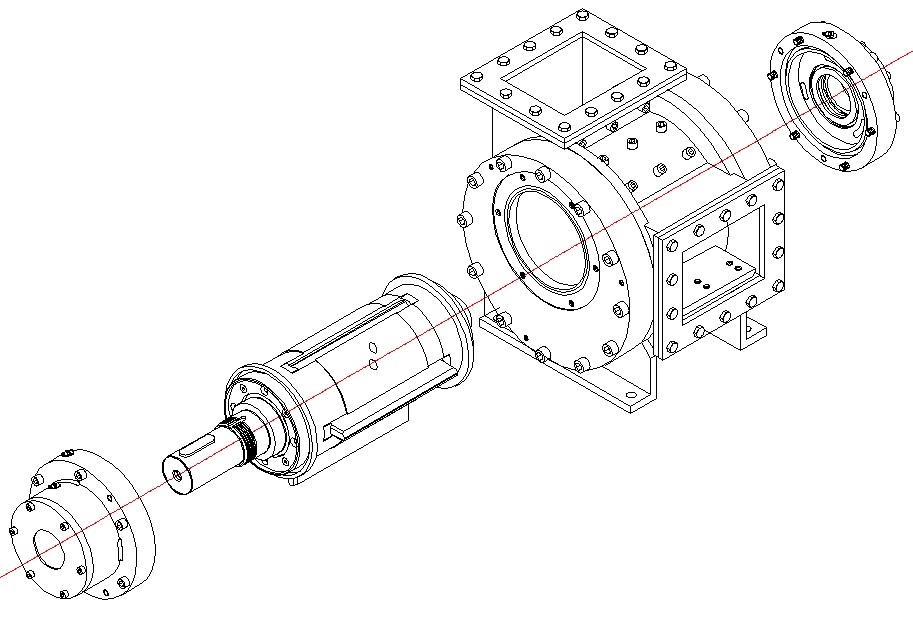

Metalowe lamele umieszczone na wale obrotowym zamontowanym niecentrycznie w głowicy pompy, przesuwają się względem siebie w trakcie obrotu wału, tworząc cztery komory o zmieniającej się objętości. W tych komorach przesuwany jest pompowany produkt od króćca ssącego do króćca wylotowego. Jak widać na poniższym schemacie, w komorach mogą „zmieścić” się cząstki stałe o dużych rozmiarach. Na krawędzi króćca wlotowego i wylotowego zamontowane są noże ścinające zbyt duże kawałki ciał stałych obecnych w płynie. Służy to zabezpieczeniu układu, jak również umożliwia przepompowywanie płynów zawierających nadmierną ilość takich ciał stałych.

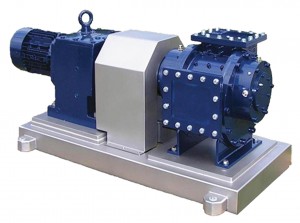

Zastosowano tu uszczelnienie mechaniczne wału. Zespół napędowy to silnik elektryczny trójfazowy z odpowiednim reduktorem obrotów.
Produkt do przetłaczania należy wprowadzić do pompy lamelowej grawitacyjnie (np. pompa umieszczana pod zbiornikiem) lub mechanicznie, np. za pomocą podajnika ślimakowego.
Króćce wlotowy i wylotowy mogą być usytuowane względem siebie pod różnymi kątami w dwunastu konfiguracjach.
Pierwotnie pompy te zostały opracowane dla przemysłu przetwórstwa ryb, począwszy od rozładunku trawlera do końcowej przeróbki na mączkę rybną. Jednak okazało się, że w szeregu trudnych zastosowań pompy te mogą okazać się niezbędne tam, gdzie występują mieszaniny płynów, cząstek miękkich i twardych o różnych rozmiarach, a więc kości, chrząstki, flaki, np. w procesach pompowania odpadów w ubojniach bydła czy drobiu, przy przeróbce ryb, produkcji pokarmu dla zwierząt domowych i mieszalniach pasz, biogazowniach, pompowaniu osadów w oczyszczalniach ścieków. Stałe, twarde cząstki stałe nie stanowią problemu; mogą zostać wydalone w trakcie wolnego przesuwu od króćca wlotowego do wylotowego.
Odpowiedni dobór materiałów konstrukcyjnych zapewnia długotrwałą, bezawaryjną pracę bez nadmiernych kosztów eksploatacyjnych.
W wersjach higienicznych pompy wytwarzane są ze stali nierdzewnej utwardzonej. Łatwość mycia i płukania wynika z braku zakamarków i martwych przestrzeni.

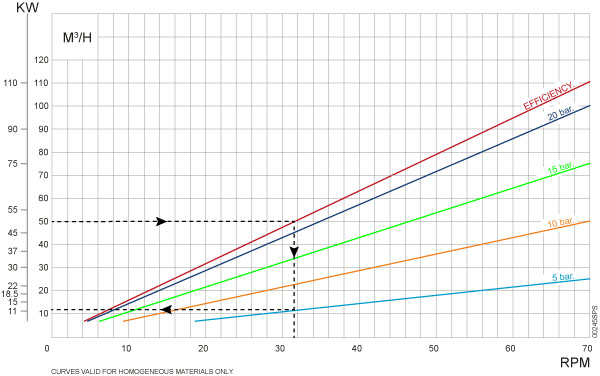

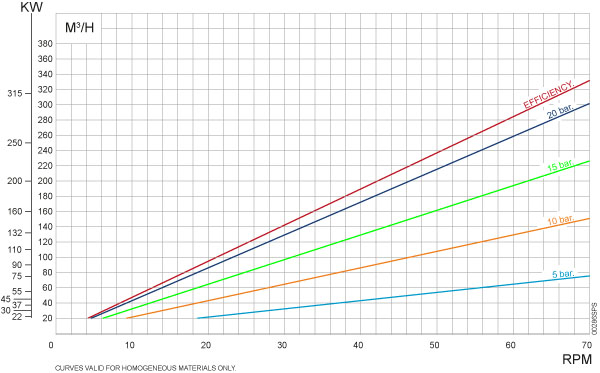

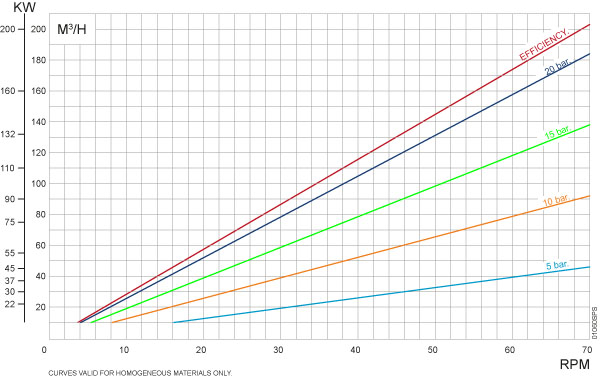

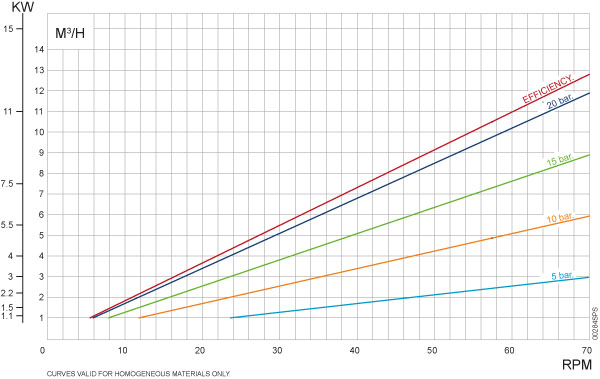

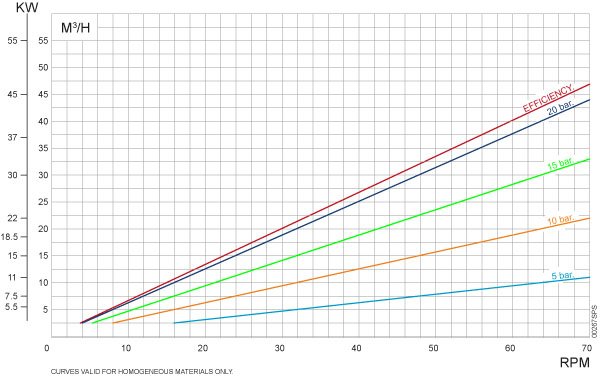

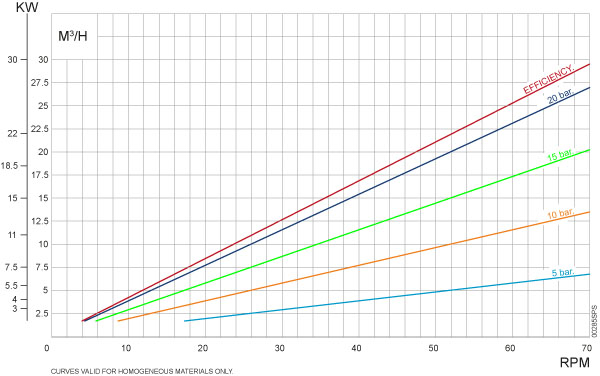

Typoszereg pomp lamelowych | ||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Model | Wydajność, m3/h | Ciśnienie maks.,bar | Stal zwykła | Stal nierdzewna | Waga, kg | Przyłącze, mm | ||||||||||||||||||||||||||
150/45 | 10 | 10 | tak | tak | 110 | 100 | ||||||||||||||||||||||||||
200/60 | 10-20 | 10 | Tak | Tak | 220 | 140 | ||||||||||||||||||||||||||
250/70 | 20-30 | 10 | Tak | Tak | 260 | 200 | ||||||||||||||||||||||||||
350/90 | 30-70 | 10 | tak | Tak | 380 | 250 | ||||||||||||||||||||||||||
400/115 | 70-140 | 10 | Na żądanie | Na żądanie | 860 | 300 | ||||||||||||||||||||||||||
450/140 | 140-200 | 10 | Na żądanie | Na żądanie | 1050 | 350 |
