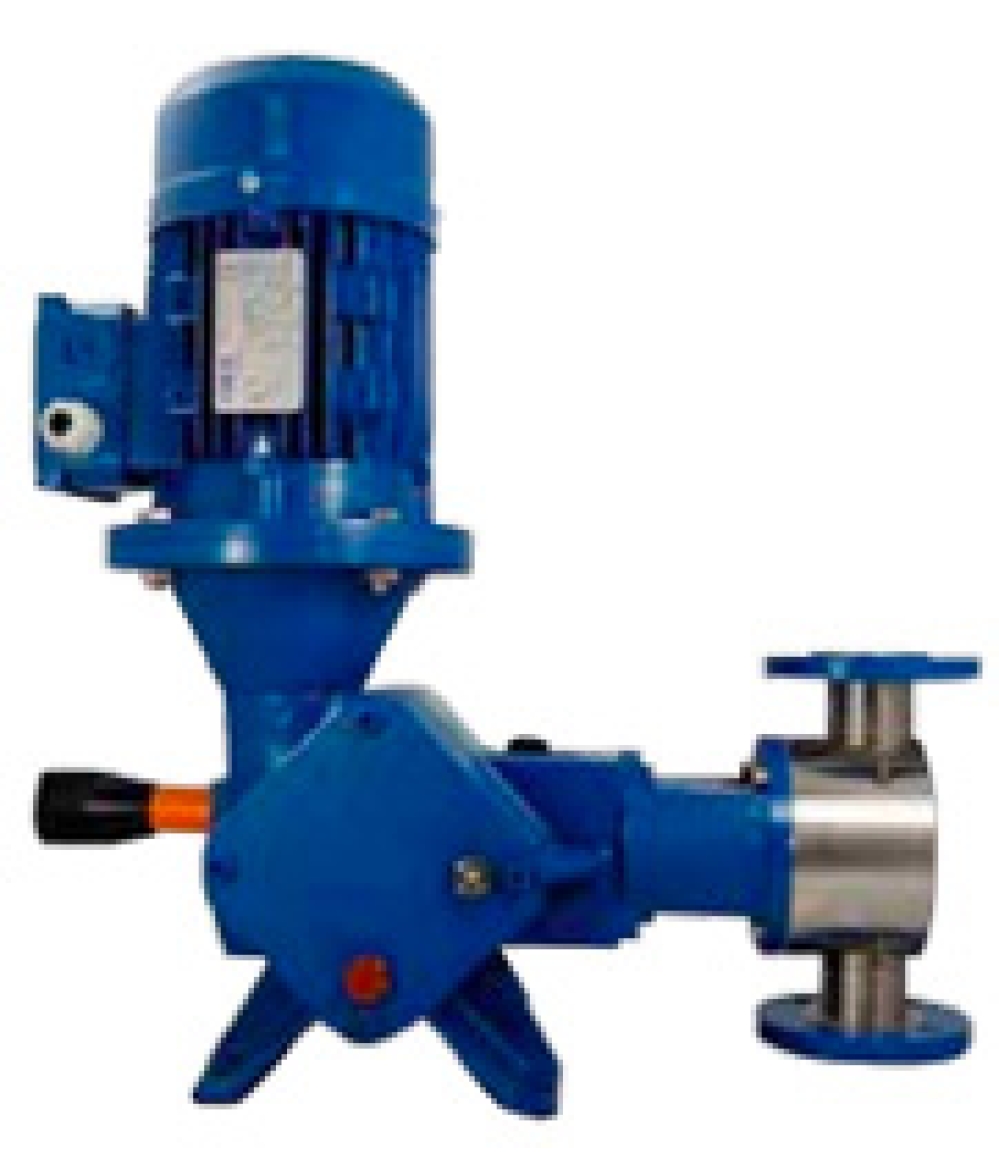

Pompy tłokowe serii M wykonane są w oparciu o tę samą koncepcję pomp tłokowych co seria UG, zgodnie z regulacjami maszynowymi 89/392 / EEC i kolejnymi modyfikacjami.
Pompy dozujące typ UG i M to pompy tłokowe ze sprężyną powrotną tłoka. Silnik elektryczny napędza tłok poprzez przekładnię ślimakową i koło ślimakowe zainstalowane w obudowie. Koło ślimakowe zainstalowane jest od strony wału napędzającego, który popycha tłok poprzez krzywkę. Powrót tłoka zapewnia sprężyna umieszczona na tłoku, która w trakcie ruchu tłoka wymuszonego przez napęd ulega ściśnięciu. Przekładnia zanurzona jest w oleju, a wałki oparte są na łożyskach kulkowych. Obudowa pompy, w której umieszczona jest przekładnia wykonana jest z ciśnieniowego odlewu aluminiowego i stanowi monoblok. Monoblokiem jest również łącznik do głowicy i silnika. Głowica pompy może być wykonana z kilku rodzajów stali nierdzewnej lub tworzyw sztucznych (PCV, PVDF, polipropylen). Tłok wykonany jest również z kilku rodzajów stali nierdzewnej lub z tlenku glinu.
DANE TECHNICZNE | |||||||||
---|---|---|---|---|---|---|---|---|---|
M | 25 | 25 | 120 | 88 | 30 (60)** | 10 | 1/2” Gm | 1/2” Gf | 0,75 |
M | 25 | 25 | 60 | 44 | 30 (60)** | 10 | 1/2” Gm | 1/2” Gf | 0,75 |
M | 25 | 38 | 120 | 192 | 28 | 10 | DN 15 | DN 15 | 0,75 |
M | 25 | 38 | 60 | 96 | 28 | 10 | DN 15 | DN 15 | 0,75 |
M | 25 | 48 | 120 | 326 | 17 | 10 | DN 15 | DN 15 | 0,75 |
M | 25 | 48 | 60 | 163 | 17 | 10 | DN 15 | DN 15 | 0,75 |
M | 25 | 64 | 120 | 578 | 9 | 9 | DN 25 | DN 25 | 0,75 |
M | 25 | 64 | 60 | 289 | 9 | 9 | DN 25 | DN 25 | 0,75 |
M | 25 | 89 | 120 | 1118 | 5 | 5 | DN 40 | DN 40 | 1,1 |
M | 25 | 89 | 60 | 559 | 5 | 5 | DN 40 | DN 40 | 1,1 |
M | 35 | 25 | 120 | 124 | 30 (60)** | 10 | 1/2” Gm | 1/2” Gf | 0,75 |
M | 35 | 25 | 60 | 62 | 30 (60)** | 10 | 1/2” Gm | 1/2” Gf | 0,75 |
M | 35 | 38 | 120 | 270 | 28 | 10 | DN 15 | DN 15 | 0,75 |
M | 35 | 38 | 60 | 135 | 28 | 10 | DN 15 | DN 15 | 0,75 |
M | 35 | 48 | 120 | 456 | 17 | 10 | DN 15 | DN 15 | 0,75 |
M | 35 | 48 | 60 | 228 | 17 | 10 | DN 15 | DN 15 | 0,75 |
M | 35 | 64 | 120 | 810 | 9 | 9 | DN 25 | DN 25 | 0,75 |
M | 35 | 64 | 60 | 405 | 9 | 9 | DN 25 | DN 25 | 0,75 |
M | 35 | 89 | 120 | 1566 | 5 | 5 | DN 40 | DN 40 | 1,1 |
M | 35 | 89 | 60 | 783 | 5 | 5 | DN 40 | DN 40 | 1,1 |
Typ | Skok tłoka [mm] | Średnica tłoka [mm] | Ilość skoków / min | Wydajność [l/h] | Ciśnienie max dla pomp [bar] Stal nierdz. | Ciśnienie max dla pomp [bar] PVC | Przyłącza Stal nierdz. | Przyłącza PVC | Silnik trójfazowy [kW] |
Tabela kodów konstrukcji materiałowej pomp M | |||||
---|---|---|---|---|---|
Część pompy | 01 | 02 | 03 | 04 | 05 |
Gniazdo zaworu | 316 stal nierdz. | 304 stal nierdz. | PVC | 316 stal nierdz. | 420 stal |
Głowica | 316 stal nierdz. | 304 stal nierdz. | PVC | 316 stal nierdz. | 304 stal nierdz. |
Tłok | 316 stal nierdz. | 304 stal nierdz. | Ceramika | Ceramika | 420 stal |
Uszczelnienie tłoka | Viton | Viton | Viton | Viton | Dutral |
Zawór | 316 stal nierdz. | 304 stal nierdz. | Pyrex | 316 stal nierdz. | 420 stal |
