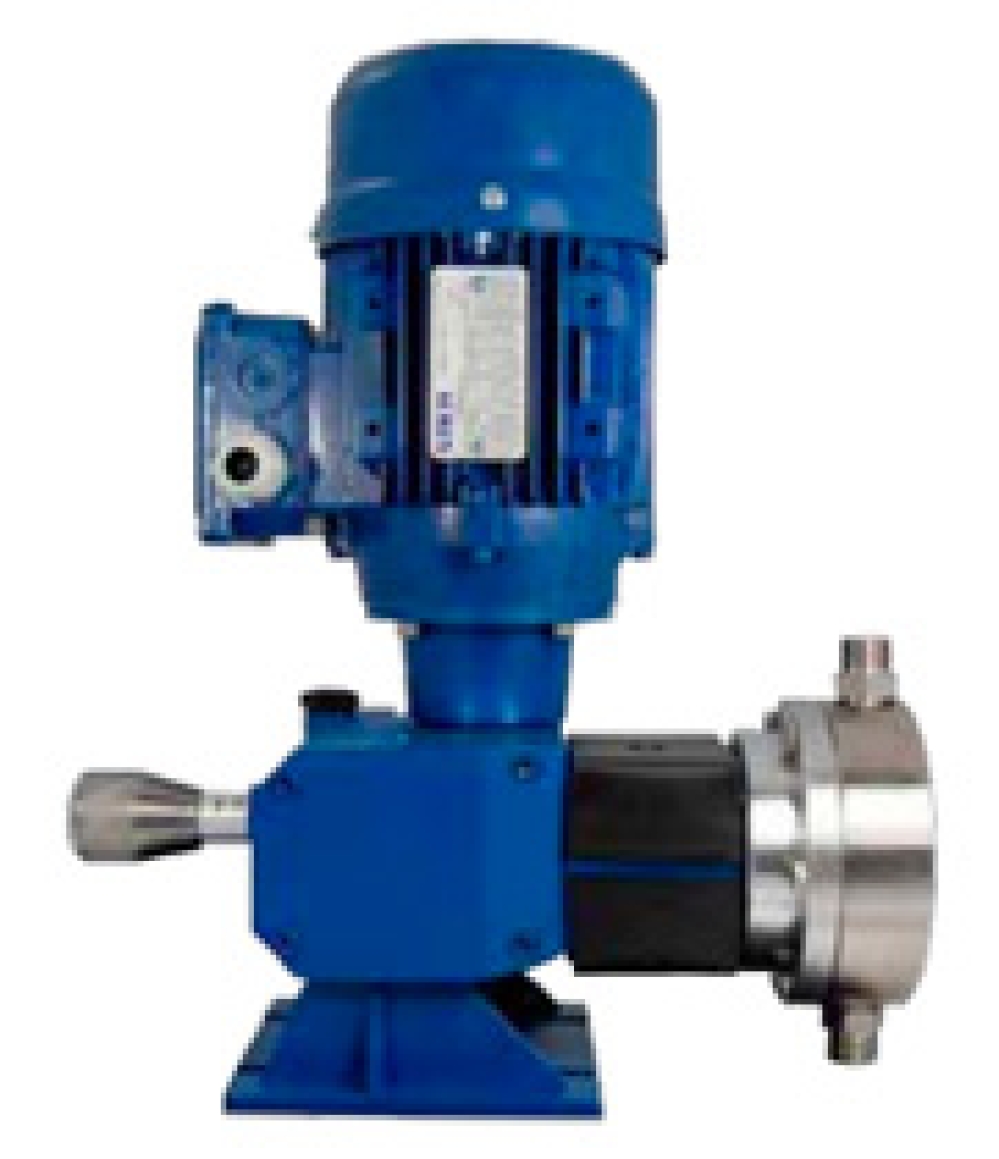

Pompy dozujące serii UGD zapewniają wysoką niezawodność obsługi i precyzji dozowania nawet w długim okresie eksploatacji. Prostota konstrukcji pozwala na konserwację nawet dla niedoświadczonego personelu.
Pompy dozujące UGD to pompy mechaniczne typu membranowego, gdzie membrana połączona jest z napędem poprzez wałek. Powrót po skoku odbywa się za pomocą sprężyny. Membrana jest odpowiednio wyprofilowana, aby reagować na zmiany skoku i tym samym, zmieniać natężenie przepływu.
Silnik elektryczny napędza membranę poprzez przekładnię ślimakową i koło ślimakowe zainstalowane w obudowie. Koło ślimakowe zainstalowane jest od strony wału napędzającego, który popycha wałek połączony z membraną poprzez krzywkę. Powrót zapewnia sprężyna umieszczona na wałku, która w trakcie ruchu wymuszonego przez napęd ulega ściśnięciu. Przekładnia zanurzona jest w oleju, a wałki oparte są na łożyskach kulkowych.
Obudowa pompy, w której umieszczona jest przekładnia wykonana jest z ciśnieniowego odlewu aluminiowego i stanowi monoblok. Monoblokiem jest również łącznik do głowicy i silnika.
Głowica pompy może być wykonana ze stali nierdzewnej 316 lub z PCV. Materiał membrany to guma z wkładką z materiału, a od strony płynu, pokrywana teflonem.
| DANE TECHNICZNE | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Typ | Skok tłoka [mm] | Średnica membrany [mm] | Ilość skoków / min | Wydajność [l/h]. Ciśnienie max [bar] 0 | Wydajność [l/h].Ciśnienie max [bar] 3 | Wydajność [l/h].Ciśnienie max [bar] 6 | Przyłącza S.S. | Przyłącza PVC | Silnik trójfazowy [kW] |
| UGD | 10 | 100 | 120 | 400 | 360 | - | ¾GF | ¾GF | 0.37 4P |
| UGD | 10 | 100 | 60 | 210 | 180 | - | ¾GF | ¾GF | 0.37 4P |
| UGD | 10 | 75 | 120 | 200 | 185 | 180 | ½GM | ½GF | 0.25 4P |
| UGD | 10 | 75 | 40 | 65 | 62 | 60 | ½GM | ½GF | 0.18 6P |
| UGD | 10 | 75 | 60 | 100 | 85 | 80 | ½GM | ½GF | 0.25 4P |
| Tabela kodów konstrukcji materiałowej pomp UGD | ||
|---|---|---|
| Część pompy | 01 | 03 |
| Gniazdo zaworu | 316 stal nierdz | PVC |
| Głowica | 316 stal nierdz | PCV |
| Membrana | guma nitrylowa NBR lub Neopren/PTFE | guma nitrylowa NBR/PTFE |
| Uszczelnienie gniazda zaworu | PTFE | PTFE |
| Zawór | 316 stal nierdz | Pyrex |
