W przemyśle, gdzie kluczowe znaczenie ma bezpieczeństwo oraz odporność na agresywne media, pompy membranowe stanowią jedno z najczęściej wybieranych rozwiązań technologicznych. Ich konstrukcja pozwala na transport cieczy o zróżnicowanych właściwościach, począwszy od wody, przez oleje, po substancje chemiczne o wysokiej agresywności. Poniżej wyjaśniamy zatem, co to jest pompa membranowa, jaka jest jej budowa oraz kiedy warto ją zastosować.
Czym charakteryzują się pompy membranowe?
Pompa membranowa to urządzenie wyporowe, w którym elementem roboczym jest elastyczna membrana oddzielająca medium od części napędowej. W praktyce oznacza to wysoką szczelność układu oraz brak bezpośredniego kontaktu cieczy z mechanizmem napędowym. W odróżnieniu od pomp wirowych, pompy membranowe pracują w oparciu o cykliczne odkształcanie membrany, co pozwala na:
- tłoczenie cieczy zanieczyszczonych,
- pracę „na sucho” (w wybranych modelach),
- samozasysanie,
- transport cieczy agresywnych chemicznie.
W zależności od sposobu zasilania wyróżniamy pompy membranowe pneumatyczne i pompy membranowe elektryczne. Szeroką ofertę urządzeń tego typu można znaleźć pod linkiem: https://www.pompy-przemyslowe.pl/.
Jak działają pompy membranowe?
Zasada działania pompy membranowej opiera się na ruchu posuwisto-zwrotnym membrany. Cykl pracy przebiega w dwóch etapach, a mianowicie:
- ruch ssący – membrana odkształca się w jedną stronę, zwiększając objętość komory roboczej. Powstające podciśnienie powoduje otwarcie zaworu ssawnego i napływ medium;
- ruch tłoczący – membrana przemieszcza się w przeciwnym kierunku, zmniejszając objętość komory. Ciecz zostaje wypchnięta przez zawór tłoczny.

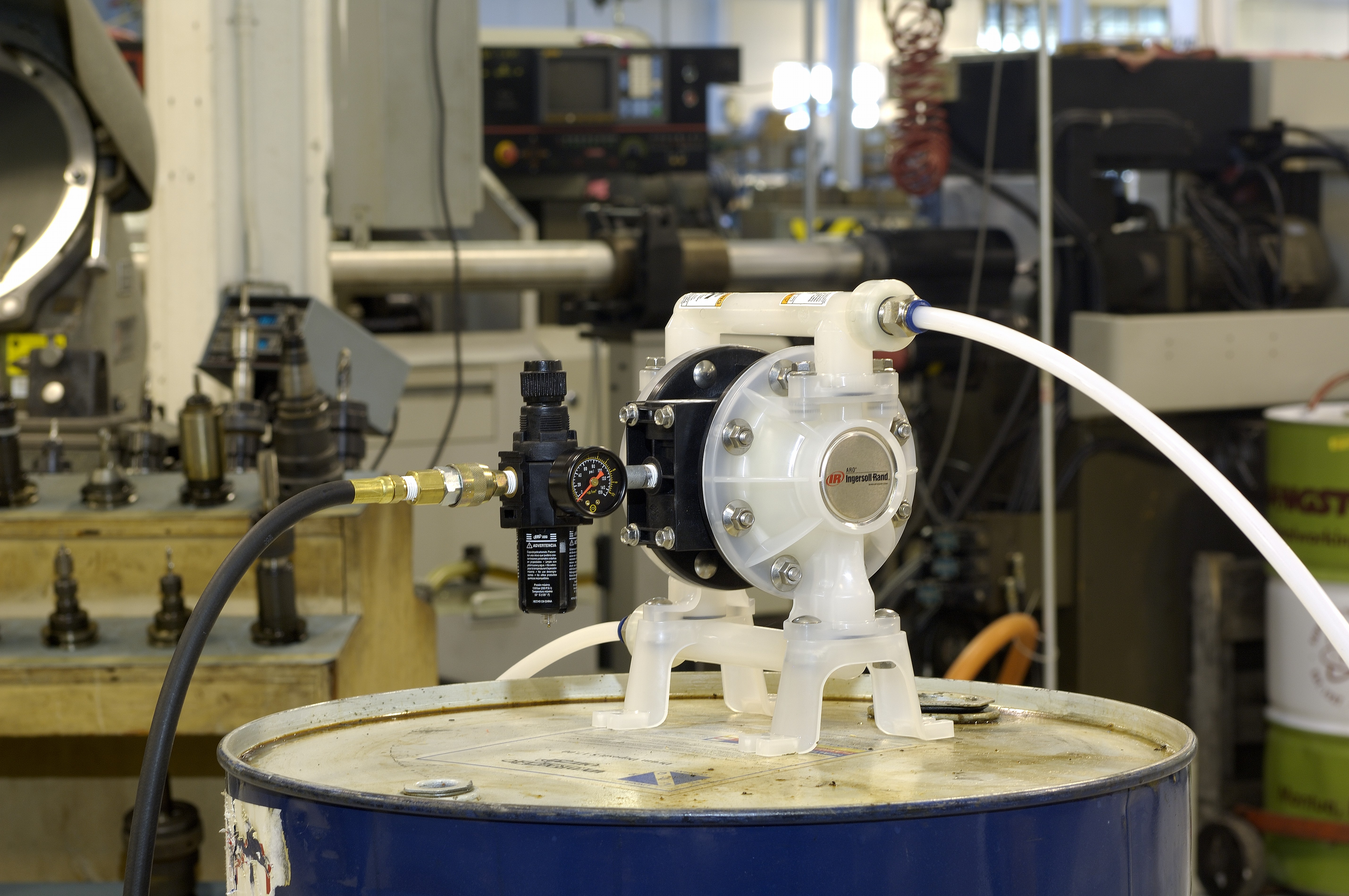

W modelach takich jak pompa pneumatyczna membranowa, napęd realizowany jest za pomocą sprężonego powietrza, które naprzemiennie oddziałuje na membrany (w wersjach dwuprzeponowych, najczęściej spotykanych). Dzięki temu urządzenie może pracować w strefach zagrożonych wybuchem oraz w środowiskach o podwyższonych wymaganiach bezpieczeństwa. Jeśli pojawia się zatem pytanie: pompa membranowa do czego służy, to odpowiedź brzmi: do bezpiecznego i kontrolowanego transportu cieczy, także tych o trudnych parametrach fizykochemicznych.
Jakie cechy wyróżniają pompy membranowe?
Na tle innych rozwiązań technologicznych pompy membranowe wyróżniają się:
- wysoką odpornością chemiczną (membrany z PTFE, EPDM, NBR),
- możliwością tłoczenia cieczy o podwyższonej lepkości,
- brakiem uszczelnień dynamicznych wału,
- prostą konstrukcją serwisową.
Pompa membranowa do oleju to zatem nie tylko pompy wykorzystywane w przemyśle chemicznym, ale również w sektorze paliwowym, warsztatowym czy przy obsłudze maszyn budowlanych.
Jaki jest schemat i budowa pompy membranowej?
Fraza pompa membranowa budowa często pojawia się w zapytaniach technicznych i słusznie, ponieważ konstrukcja ma kluczowe znaczenie dla trwałości urządzenia. Typowa budowa pompy membranowej obejmuje:
- korpus (najczęściej z aluminium, stali nierdzewnej lub tworzyw),
- jedną lub dwie membrany,
- komory robocze,
- zawory kulowe lub klapowe (ssawne i tłoczne),
- układ napędowy (pneumatyczny lub elektryczny),
- kolektory przyłączeniowe.
W modelach dwumembranowych membrany pracują naprzemiennie, co zapewnia równomierniejszy przepływ.
Kiedy pompa membranowa jest dobrym wyborem?
Jaka pompa membranowa będzie odpowiednia? Odpowiedź zależy od charakteru medium i warunków pracy. Pompy membranowe sprawdzają się, gdy:
- medium jest agresywne chemicznie,
- ciecz zawiera cząstki stałe,
- wymagana jest wysoka szczelność,
- istnieje ryzyko pracy na sucho,
- potrzebna jest mobilność urządzenia.
W sektorze budowlanym często stosowana jest pompa membranowa do obsługi maszyn budowlanych, odporna na zanieczyszczenia i zmienne warunki pracy. W porównaniu z pompami wirowymi, konstrukcja membranowa lepiej radzi sobie z mediami trudnymi technologicznie.
Jaką technologię pompy membranowej wybrać do swojej aplikacji?
Wybór odpowiedniego rozwiązania powinien uwzględniać:
- rodzaj medium (lepkość, agresywność, zawartość cząstek),
- wymaganą wydajność i ciśnienie,
- warunki środowiskowe,
- sposób zasilania.
Pompa membranowa pneumatyczna będzie idealna tam, gdzie dostępne jest sprężone powietrze i wymagane jest bezpieczeństwo przeciwwybuchowe.
Pompa membranowa elektryczna sprawdzi się w instalacjach stacjonarnych z precyzyjną kontrolą parametrów.
W praktyce warto również przeanalizować częstotliwość pracy urządzenia (ciągła czy cykliczna), wymagania dotyczące precyzji regulacji przepływu oraz koszty eksploatacyjne, w tym zużycie energii i dostępność części serwisowych. Istotna jest także kompatybilność materiałowa (zarówno korpusu, jak i membran) z tłoczonym medium. W aplikacjach o podwyższonych wymaganiach higienicznych lub chemicznych kluczowe będzie dobranie odpowiednich certyfikatów i odporności materiałowej, co bezpośrednio wpływa na trwałość oraz bezpieczeństwo całej instalacji.
Podsumowując, należy stwierdzić, że pompy membranowe to urządzenia wszechstronne, bezpieczne i odporne na trudne warunki pracy. Dzięki swojej konstrukcji znajdują zastosowanie w przemyśle chemicznym, budowlanym czy spożywczym. Odpowiedni dobór technologii przekłada się bezpośrednio na niezawodność procesu i bezpieczeństwo eksploatacji. Jego dokonanie jest możliwe zarówno dzięki znajomości budowy czy zasady działania tego typu urządzeń, jak i uwzględnieniu różnic pomiędzy wersją pneumatyczną i elektryczną.

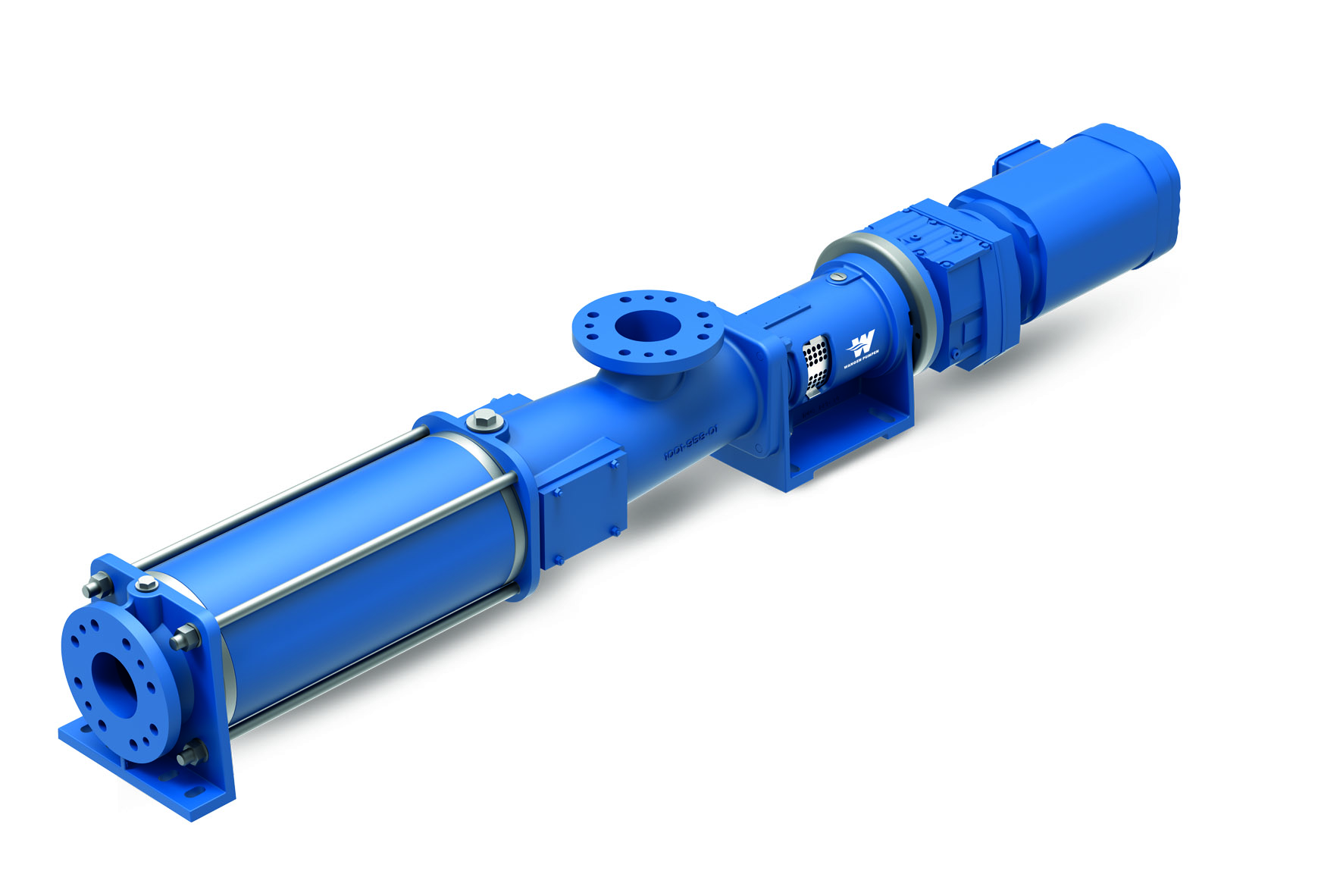

Czym są pompy śrubowe - zasada działania i przeznaczenie
