Ocena:
5/5 | 1 głosów
Zawory membranowe odgrywają kluczową rolę w instalacjach przemysłowych, szczególnie tam, gdzie wymagane jest precyzyjne sterowanie przepływem cieczy lepkich, zawierających cząstki stałe czy wymagających zachowania higieny. Ich konstrukcja zapewnia wysoką szczelność, minimalne ryzyko skażenia produktu, odporność chemiczną oraz niezawodność w trudnych warunkach pracy. W niniejszym artykule szczegółowo omawiamy, czym są zawory membranowe, jak działają, jakie mają odmiany oraz gdzie znajdują zastosowanie.
Czym są zawory membranowe?
Zawór membranowy to element armatury przemysłowej, którego podstawową funkcją jest regulacja lub całkowite odcinanie przepływu medium. Kluczowym komponentem tego typu zaworu jest elastyczna membrana, oddzielająca medium robocze od mechanizmu sterującego.
W odróżnieniu od klasycznych rozwiązań, takich jak zawór przelotowy, konstrukcja membranowa minimalizuje ryzyko wycieków. Dzięki temu zawory membranowe są szczególnie cenione w przemyśle spożywczym oraz farmaceutycznym, czyli tam, gdzie wymagane jest utrzymanie wysokiego poziomu higieny, a także zapewnienie łatwości czyszczenia i konserwacji.
Jak działają zawory membranowe?
Zasada działania zaworów membranowych opiera się na odkształceniu membrany, która pod wpływem siły (mechanicznej, pneumatycznej) dociskana jest do gniazda zaworu. W praktyce proces wygląda następująco:
- w pozycji otwartej membrana jest uniesiona, co umożliwia swobodny przepływ medium,
- w pozycji zamkniętej membrana przylega do gniazda, blokując przepływ,
- w trybie regulacyjnym membrana częściowo ogranicza przepływ, umożliwiając jego kontrolę.
Zawory membranowe bardzo dobrze współpracują z instalacjami wykorzystującymi pompy membranowe. Dzięki temu możliwe jest stworzenie w pełni kontrolowanego układu transportu medium.
Zawory membranowe – jakie odmiany możemy wyróżnić?
W zależności od konstrukcji oraz zastosowania wyróżnia się dwa podstawowe typy zaworów membranowych, a mianowicie:
- zawory ręczne - sterowane manualnie za pomocą uchwytu, stosowane w prostych instalacjach;
- zawory pneumatyczne - wykorzystują siłownik pneumatyczny do sterowania membraną – często stosowane w przemyśle.
W instalacjach przemysłowych dobór odpowiedniego zaworu powinien być skorelowany z parametrami pomp, których przykładem może być pompa membranowa 34 cala czy pompa membranowa 1 cal.
Zawory membranowe – budowa i specyfikacja
Podstawowa budowa zaworu membranowego obejmuje:
- korpus (najczęściej z tworzywa lub stali),
- membranę (wykonaną z elastomeru, PTFE lub gumy),
- pokrywę,
- trzpień sterujący,
- siłownik (opcjonalnie).
Membrana zaworu napełniającego stanowi najważniejszy element eksploatacyjny, a jej jakość wpływa bezpośrednio na szczelność i trwałość całego układu. W dokumentacji technicznej często pojawia się zawór rysunek techniczny, który przedstawia dokładne wymiary oraz sposób montażu. Parametry, na które należy zwrócić uwagę, to:
- maksymalne ciśnienie robocze,
- temperatura pracy,
- odporność chemiczna materiałów,
- średnica nominalna.
Właściwy dobór zaworu ma kluczowe znaczenie szczególnie w wymagających środowiskach, np. przemyśle chemicznym czy przemyśle farmaceutycznym.
Gdzie używa się zaworów membranowych?

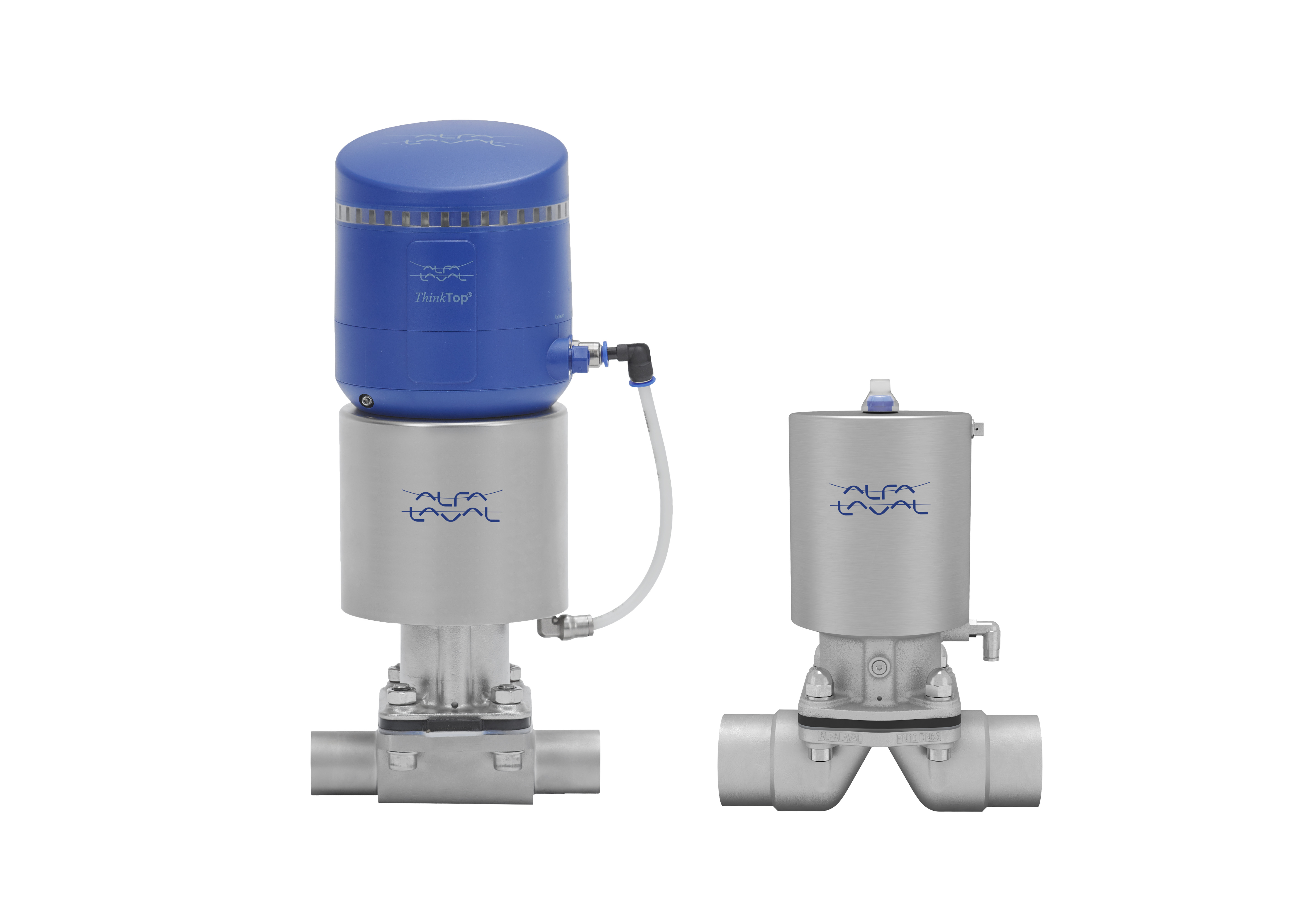

Popularne i uznane zawory membranowe Alfa Laval, dzięki swoim aseptycznym możliwościom konstrukcyjnym znajdują zastosowanie przede wszystkim w sektorach wymagających wysokiej higieny i łatwego czyszczenia, czyli:
- przemyśle spożywczym;
- przemyśle farmaceutycznym;
- biotechnologii.
W praktyce zawory membranowe stanowią integralny element systemów, które wymagają wysokiej szczelności i niezawodności.
Czym objawia się uszkodzony zawór membranowy – jakie zagrożenia niesie za sobą usterka
Uszkodzony zawór membranowy objawy może dawać bardzo różnorodne, w zależności od charakteru instalacji. Do najczęstszych należą:
- nieszczelność układu,
- spadek ciśnienia,
- niekontrolowany przepływ medium,
- trudności w zamykaniu lub otwieraniu zaworu,
- wycieki w obrębie korpusu.
W przypadku specyficznych zastosowań objawy mogą obejmować również niestabilną pracę urządzenia lub spadek jego wydajności. To z kolei może w dłuższej perspektywie doprowadzić do jego uszkodzenia czy skrócenia żywotności.
Ignorowanie usterek może prowadzić do poważnych konsekwencji, w związku z czym istotny jest regularny serwis pomp. Zaniedbania w tym aspekcie mogą prowadzić do:
- uszkodzenia instalacji,
- zagrożenia dla zdrowia i środowiska,
- przestojów produkcyjnych.
Podsumowując, należy stwierdzić, że zawory membranowe to niezwykle istotne elementy nowoczesnych instalacji przemysłowych. Ich konstrukcja zapewnia wysoką szczelność, odporność na trudne warunki oraz szerokie możliwości zastosowania. Znajomość zasady działania, budowy oraz potencjalnych objawów uszkodzeń pozwala nie tylko na właściwy dobór komponentów, ale także na efektywne utrzymanie ciągłości procesów technologicznych.W połączeniu z odpowiednio dobranymi pompami membranowymi (np. ARO) tworzą niezawodne i wydajne systemy transportu mediów, które znajdują zastosowanie w najbardziej wymagających branżach.
